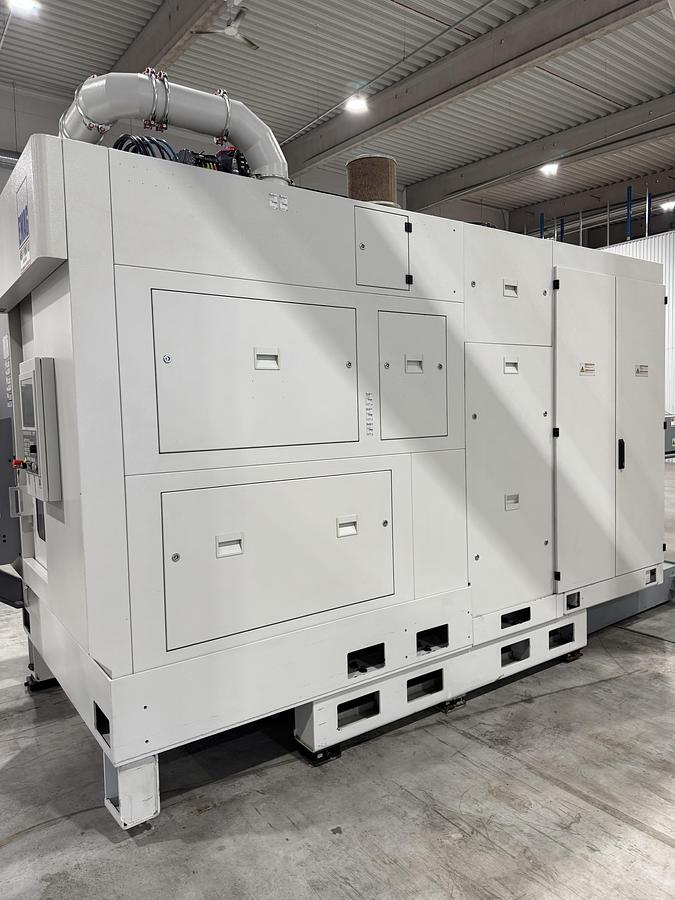

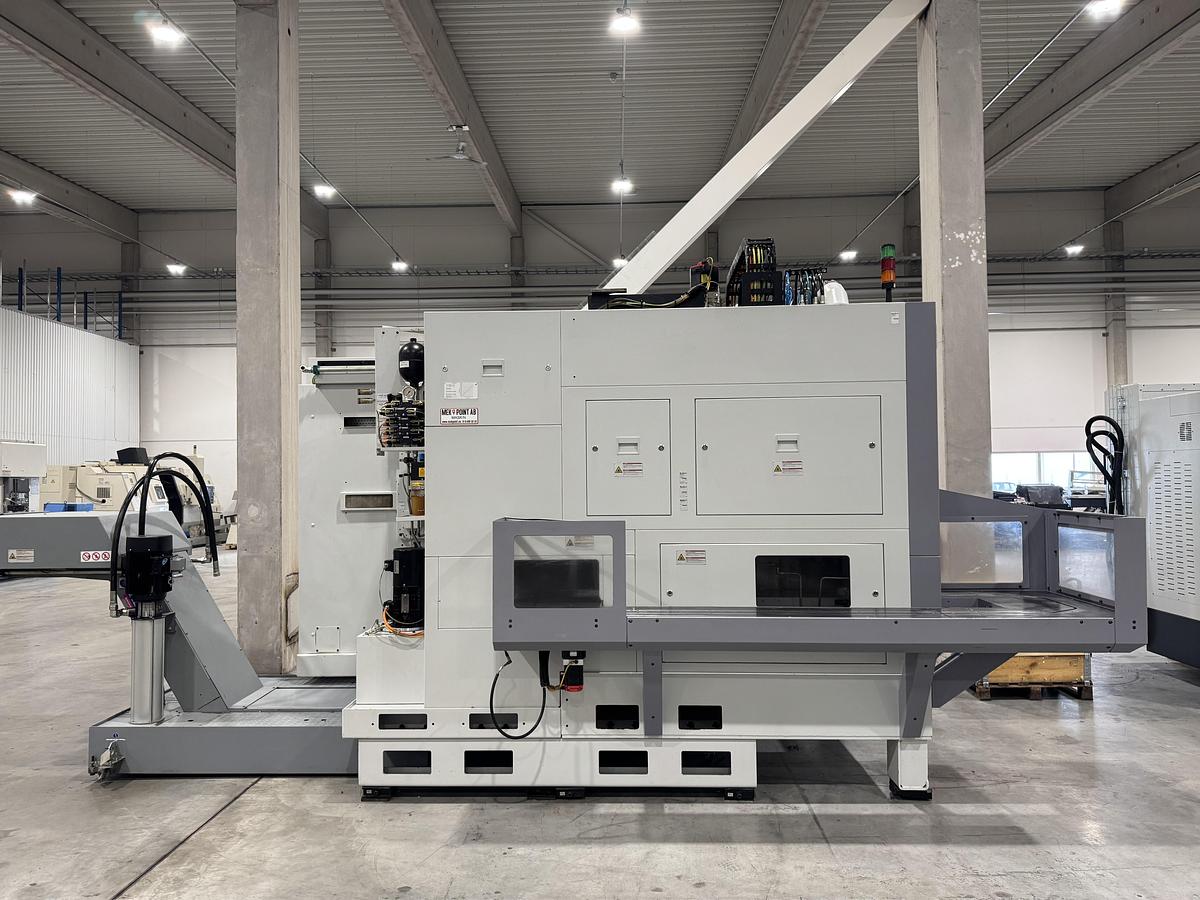

2017 Emag VL4

Maskintyp Vertikal CNC-svarvcenter

Tillverkare EMAG GmbH & Co. KG

Modell VL 4

Tillverkningsår 2017

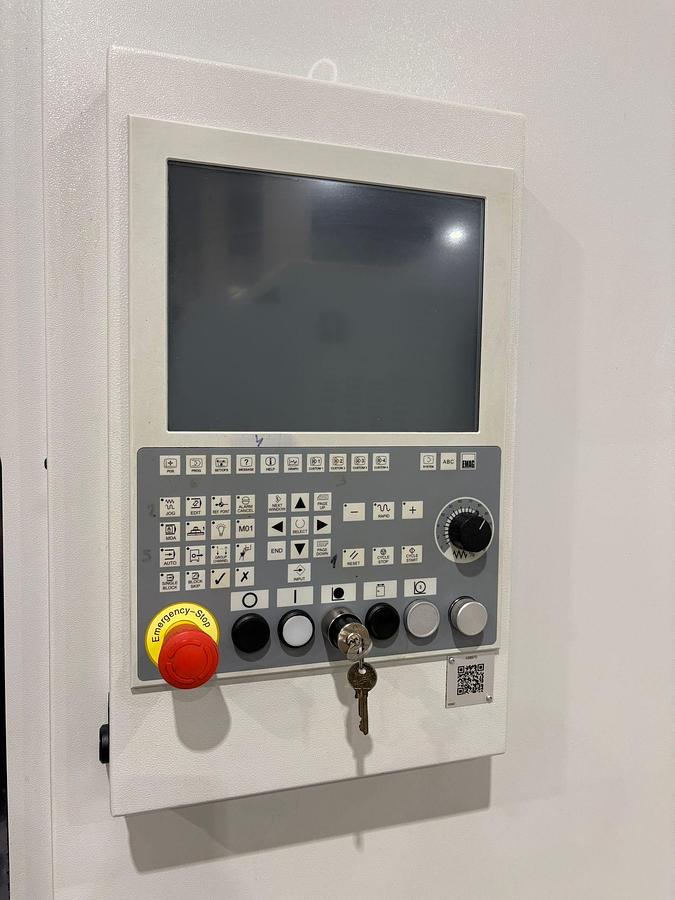

Styrsystem Fanuc 32i-B CNC

Antal axlar 3 (X, Z, Y-axel)

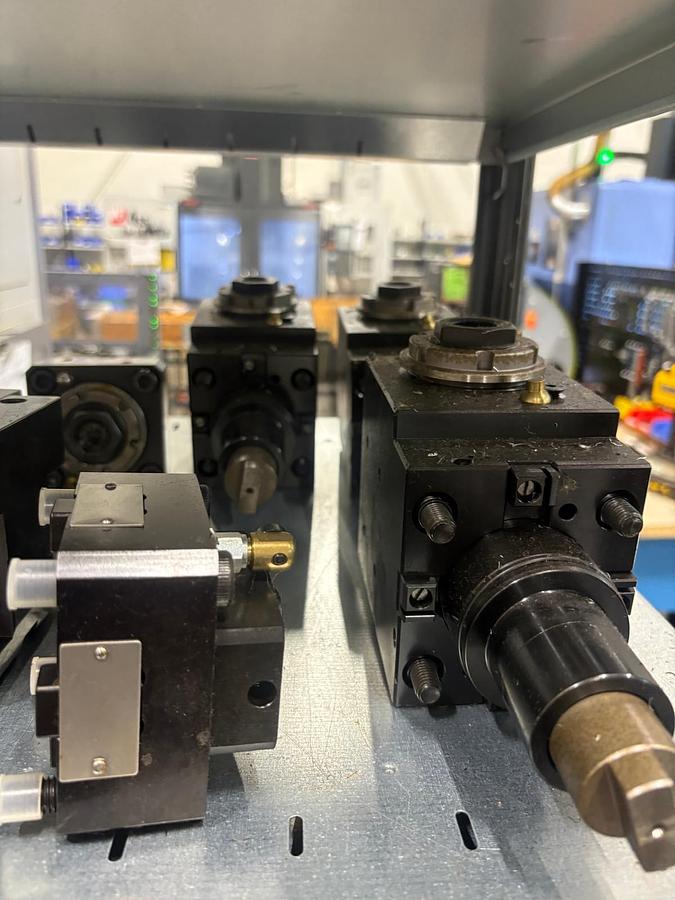

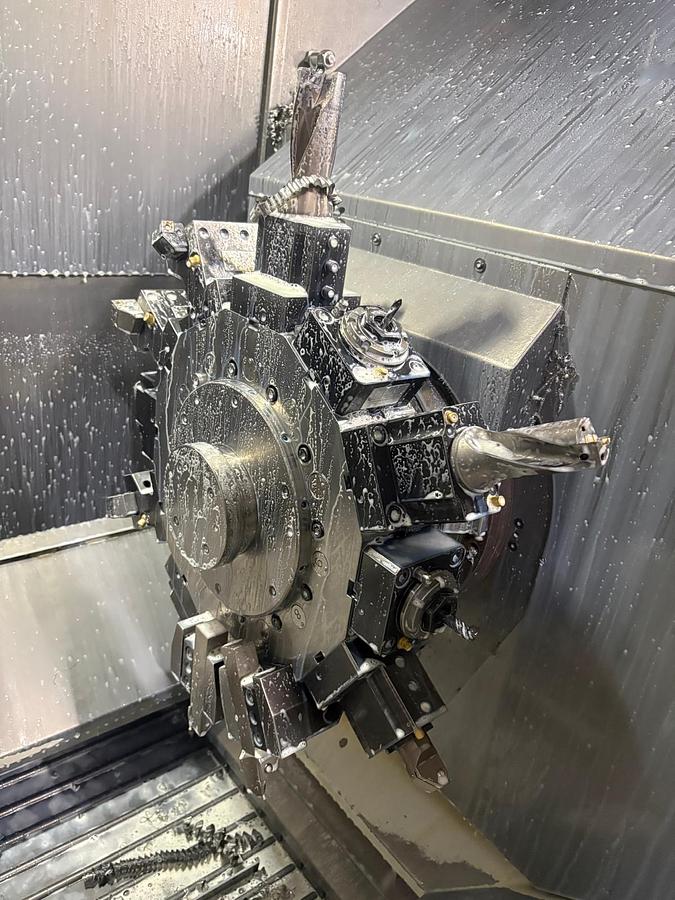

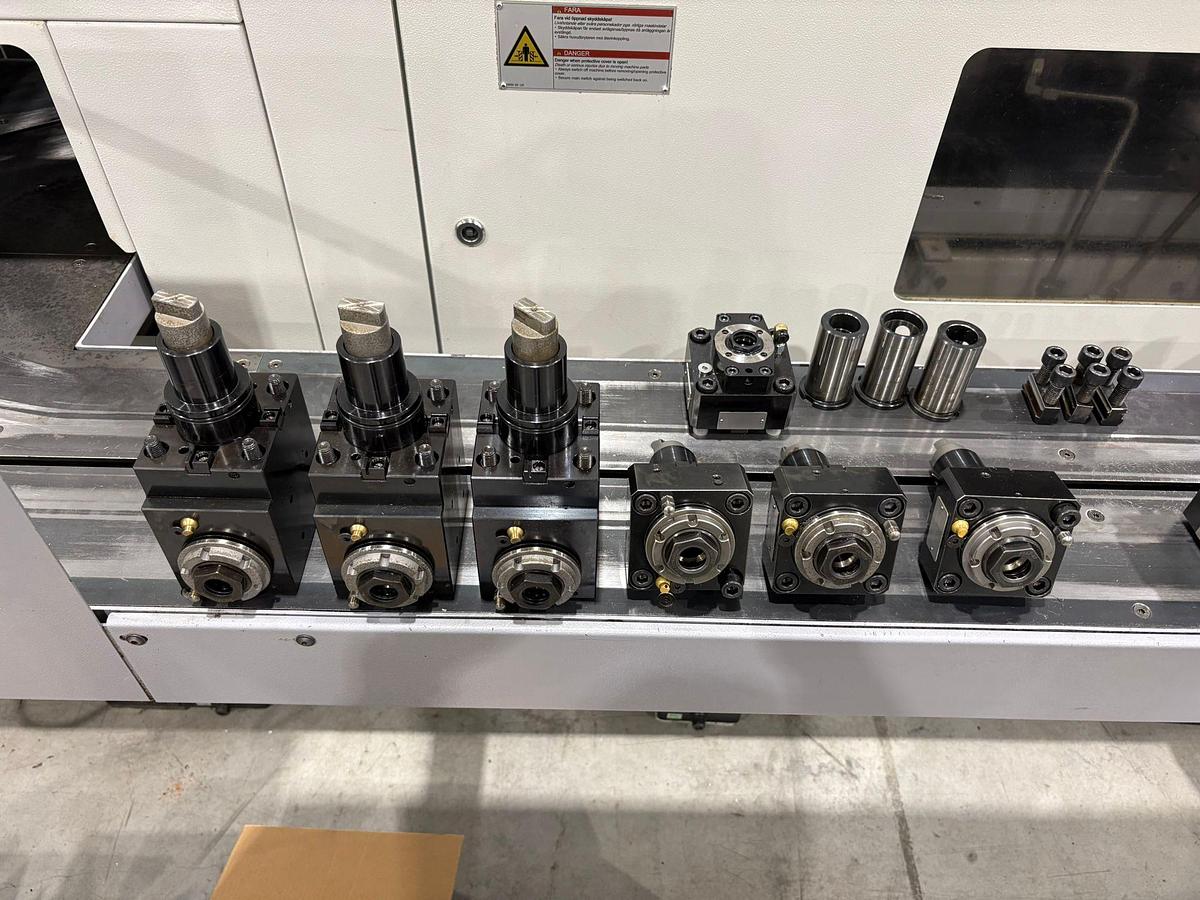

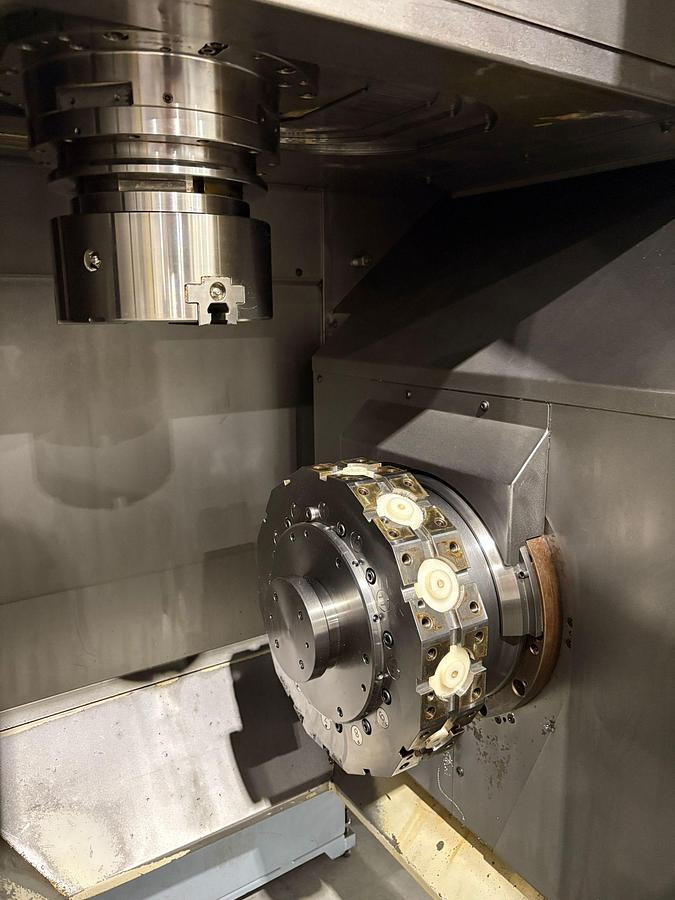

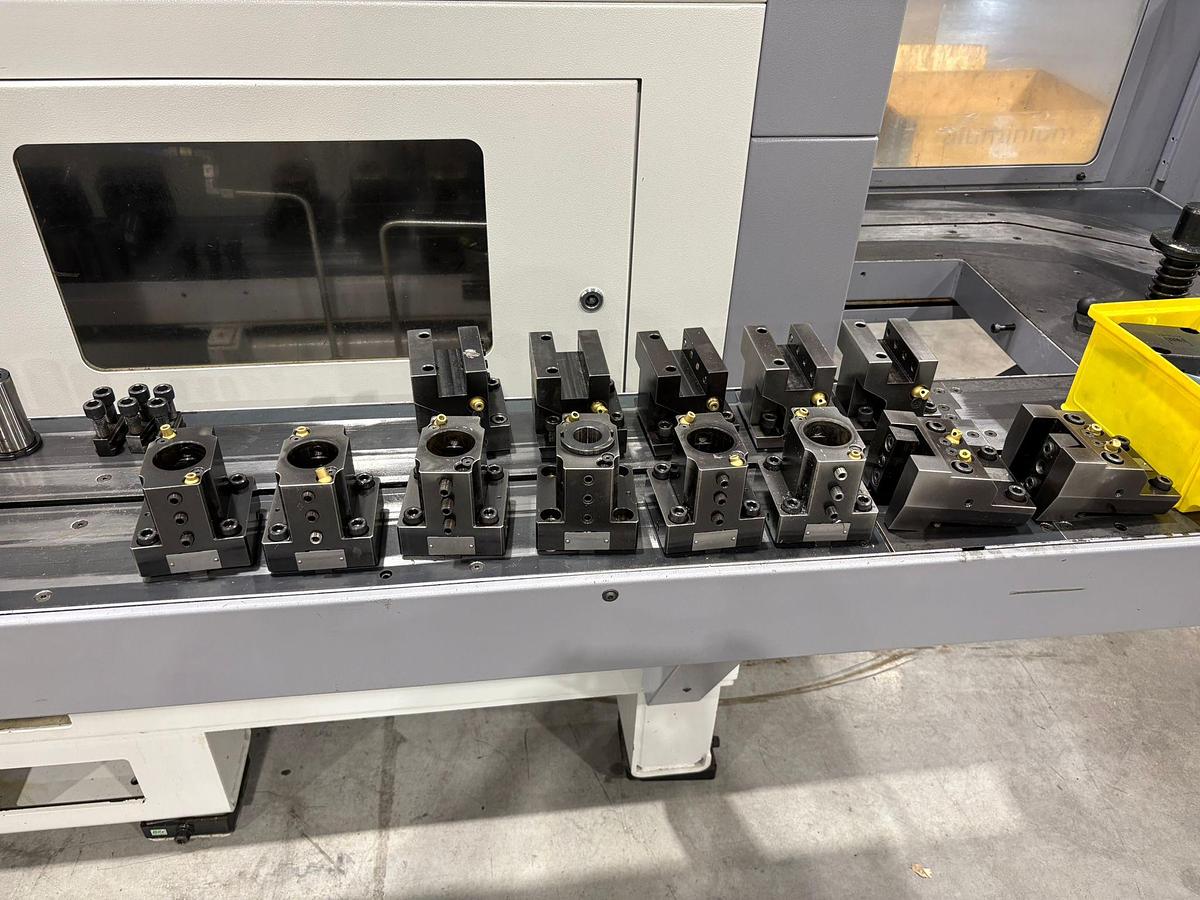

Verktygsrevolver 12 stationer, inklusive fasta samt drivna hållare (BMT65)

Max. chuckdiameter: 260 mm (10,2 tum)

Max. arbetsstyckesdiameter: 200 mm (7,9 tum)

Max. arbetsstyckeslängd: 200 mm (7,9 tum)

X-axel 740 mm (29,1 tum)

Z-axel 400 mm (15,7 tum)

Y-axel ±30 mm (±1,18 tum)

Snabbmatning X-axel 60 m/min

Snabbmatning Y-axel 15 m/min

Snabbmatning Z-axel 30 m/min

Effekt (40 % arbetscykel) 25 kW (33,5 hk)

Effekt (100 % arbetscykel) 18 kW (24 hk)

Vridmoment (40 % arbetscykel) 280 Nm

Vridmoment (100 % arbetscykel) 202 Nm

Max. varvtal 4 500 rpm

Maskinens vikt: Ca 10 000 kg

Maskinens mått (L × B) Ca 6 000 mm × 3 600 mm
