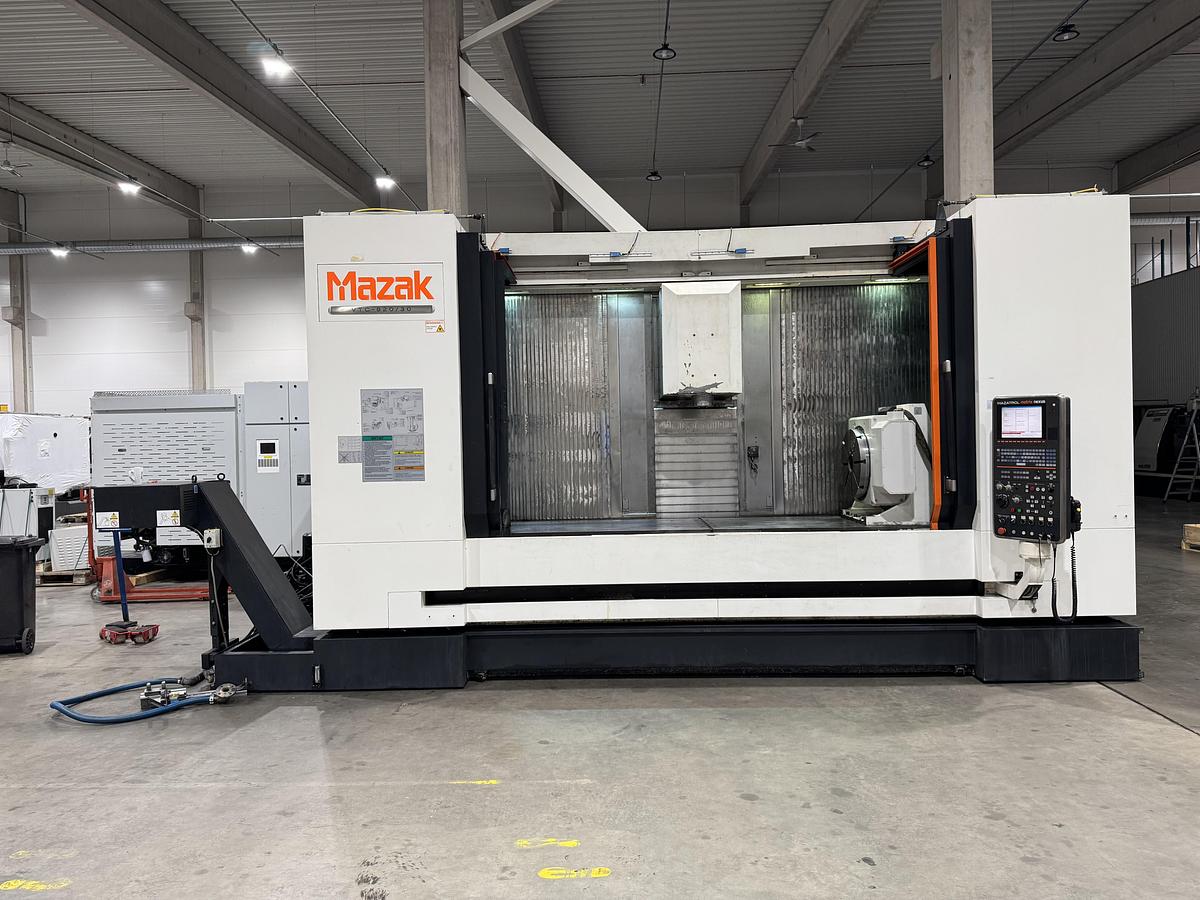

2012 Mazak VTC-820/30

Mazak VTC-820/30 – specifikation

Översikt

• Märke: Mazak
• Modell: VTC-820/30
• Årsmodell: 2012
• Placering: Eskilstuna

Styrsystem

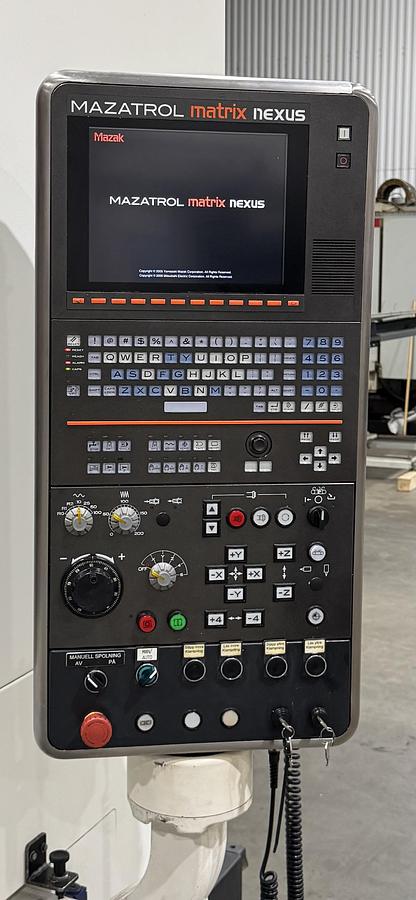

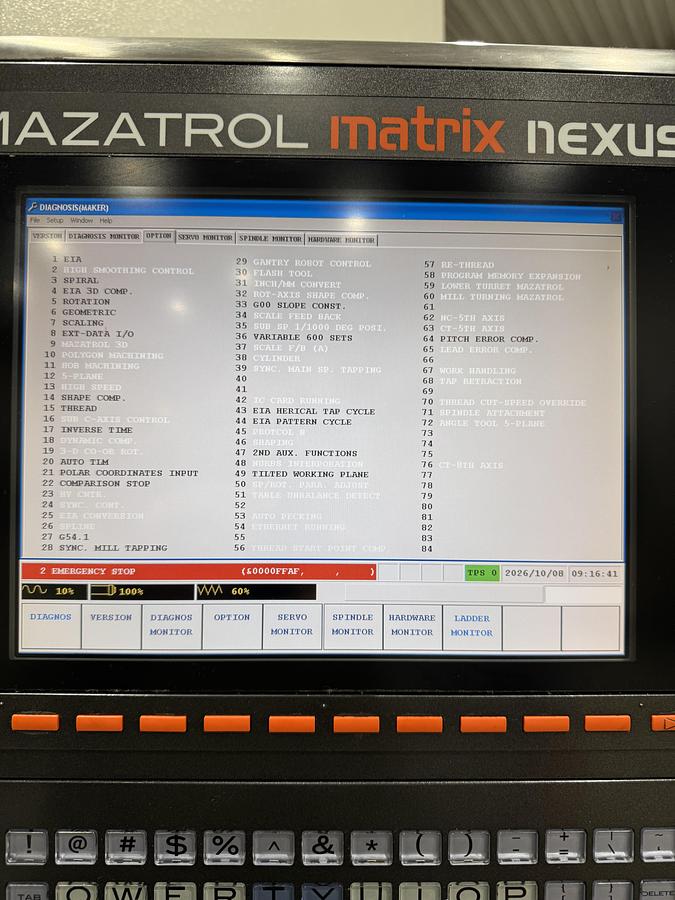

• Mazatrol Matrix Nexus

Rörelser

• Antal axlar: 4 (X, Y, Z + 4:e axel)
• X-axel: 3.000 mm
• Y-axel: 820 mm
• Z-axel: 720 mm
• Snabbtransport: 50 m/min
• Avstånd spindelnos–bord: 140–860 mm

Spindel och verktyg

• Spindeleffekt: 22 kW
• Spindelvarvtal: 12.000 rpm
• Spindelkona: CAT 40
• Verktygsväxlare: 30 platser
• Skärvätska genom spindeln: 15 bar

Bord

• Bordsstorlek: 3.500 × 820 mm
• Max bordslast: 2.500 kg
• T-spår: 7 st, 18 mm, delning 100 mm

4:e axel

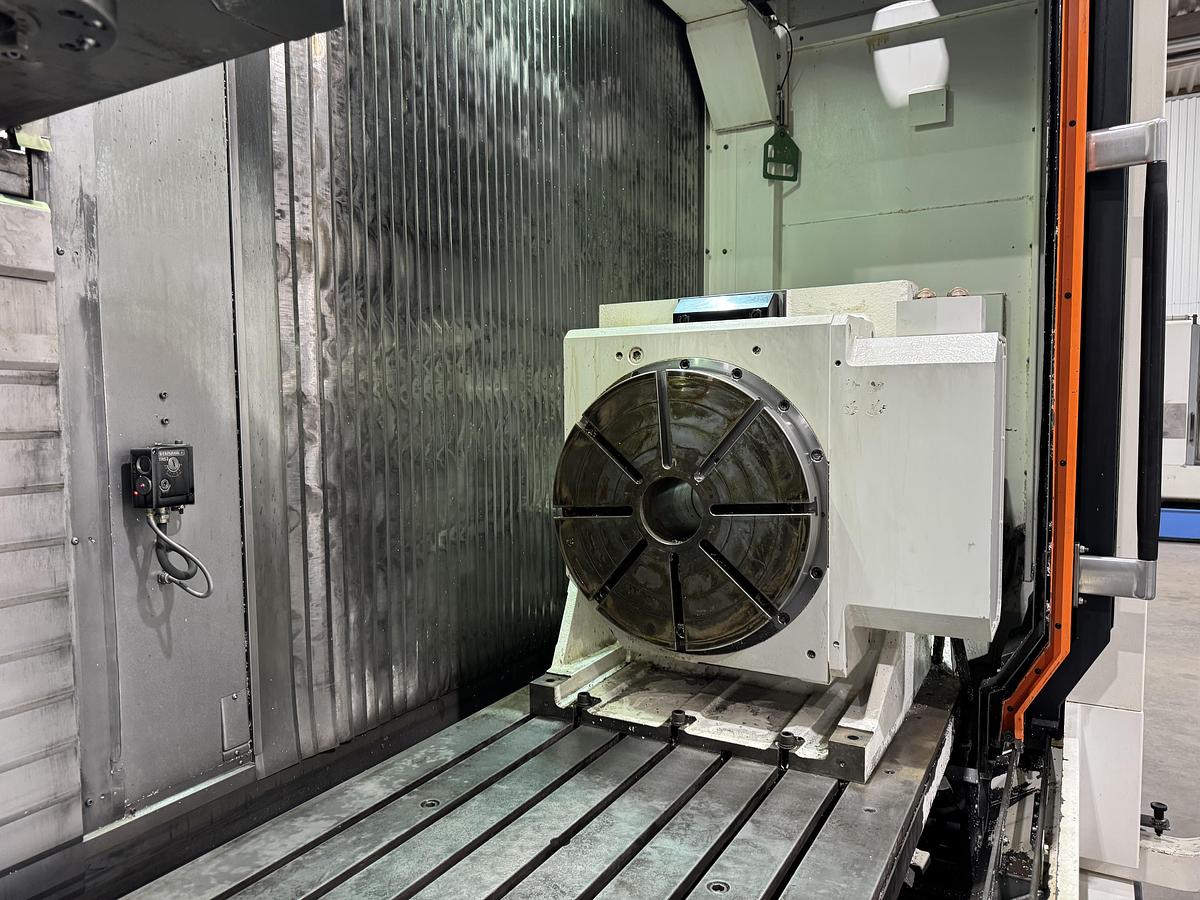

• Rundmatningsbord Mazak DS50C-R1-Z, Ø 500 mm, med Roller Gear Cam
• Vertikal montering på vinkelhylla Mazak MAZ 80090X

Mått och vikt

• Maskindjup: 3.700 mm
• Maskinhöjd: 3.050 mm
• Maskinvikt: 16.100 kg

Utrustning

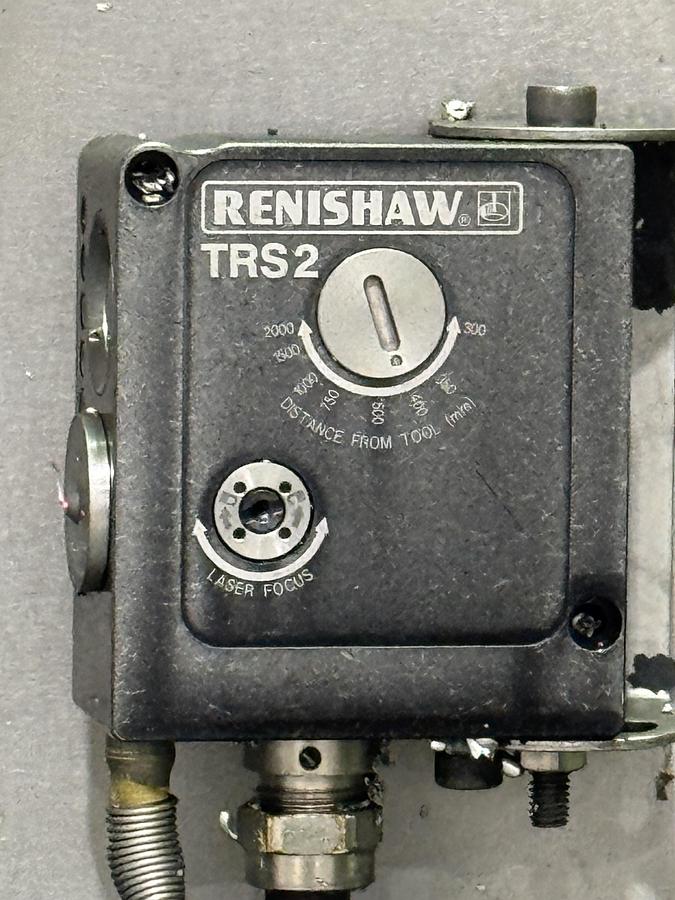

• Renishaw verktygsbrottskontroll TRS2
• Spåntransportör åt vänster, lamelltransportör med tidsrelä
• Skärvätska genom spindeln, 15 bar
• Manuellt renspolningsmunstycke
• Portabel pulsgenerator (handratt) för axelrörelser
• Automatiskt strömfrånslag vid programslut
• 3 st extra M-funktioner (1 par)
• Robotinterface, Ethernet/IP slave
• Automatiska dörrar
