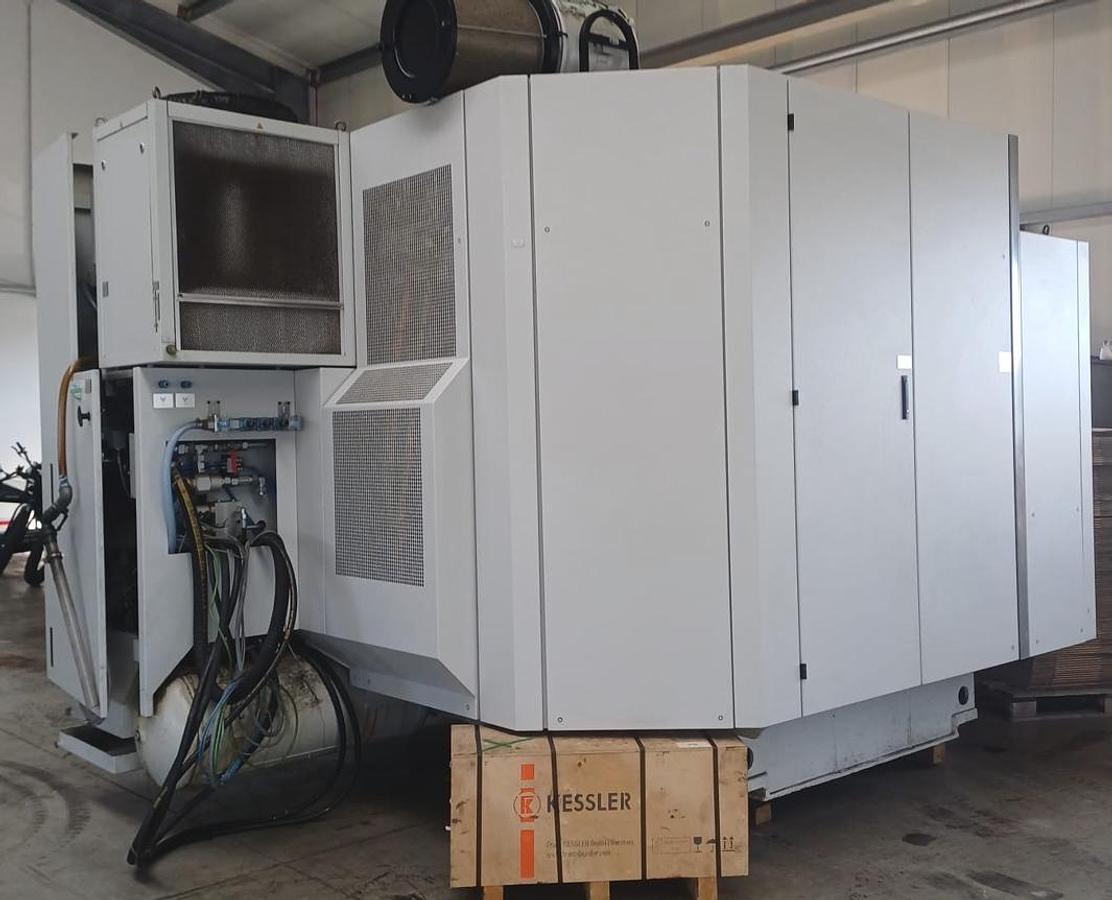

2017 SW EMAG BA 312

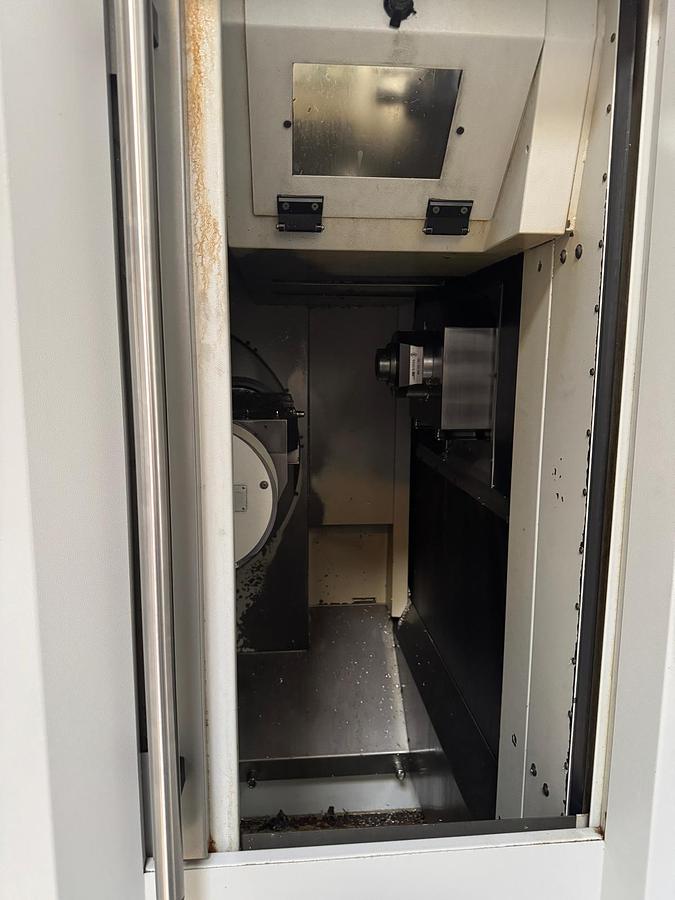

Arbetsområde

X-axel: 550 mm

Y-axel: 450 mm (verktygsväxlingsposition 725 mm)

Z-axel: 375 mm

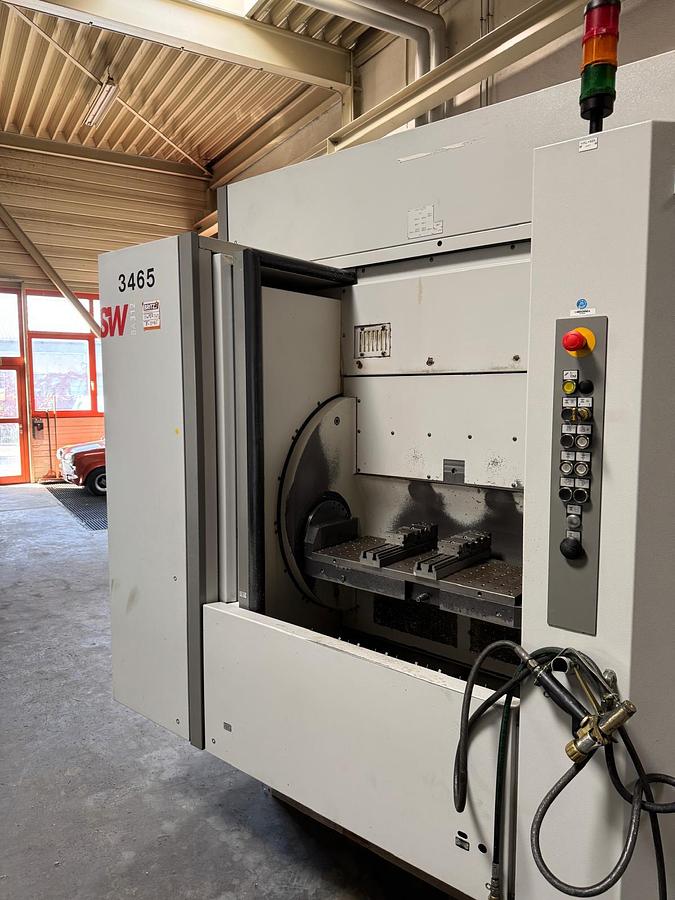

Arbetsstyckesbärare

Dubbel svängbärare med motlager och planväxel, svängtid 0/180°: ca 3,0 s

A- och U-axel för fixturplatta: max. ø475 × 830 mm

Drivning: momentmotor

Lastkapacitet: 2 × 360 kg

Varvtal A- och U-axel: 1–50 varv/min

C- och W-axel (tillval): 2 eller 4 satelliter

Arbetsspindel

Verktygsgränssnitt: HSK-A63

Varvtal: 1–10 000 varv/min (tillval 1–17 500 varv/min)

Uppstartstid till max. varvtal: < 0,4 s (< 1,0 s med tillvalsspindel)

Spindellager: ø80 mm

Effekt: 32 kW (40 % ED)

Vridmoment: 72 Nm (40 % ED)

Matning

Drivning: kulskruv

Snabbtransport X/Y/Z: 75 m/min

Acceleration X/Y/Z: 10 / 10 / 15 m/s²

Max. matningskraft X/Y/Z: 8 000 N

Noggrannhet

Mätsystem: direkt, absolut

Positioneringstolerans X/Y/Z: Tp = 0,008 mm

Verktygsmagasin

Växlingssystem: pick-up

Kapacitet: 40 platser (tillval 64 eller 80)

Max. verktygsdiameter: 70 mm / 160 mm (med upptagna grannplatser)

Max. verktygslängd: 275 mm

Max. verktygsvikt: 7,5 kg

Span-till-span-tid: ca 2,5 s

Vikt och mått

Totalvikt: ca 9 500 kg

Transportmått (B × H × L): 2,75 × 2,85 × 3,65 m

Uppställd maskin (B × H × L): 3,85 × 3,70 × 6,30 m

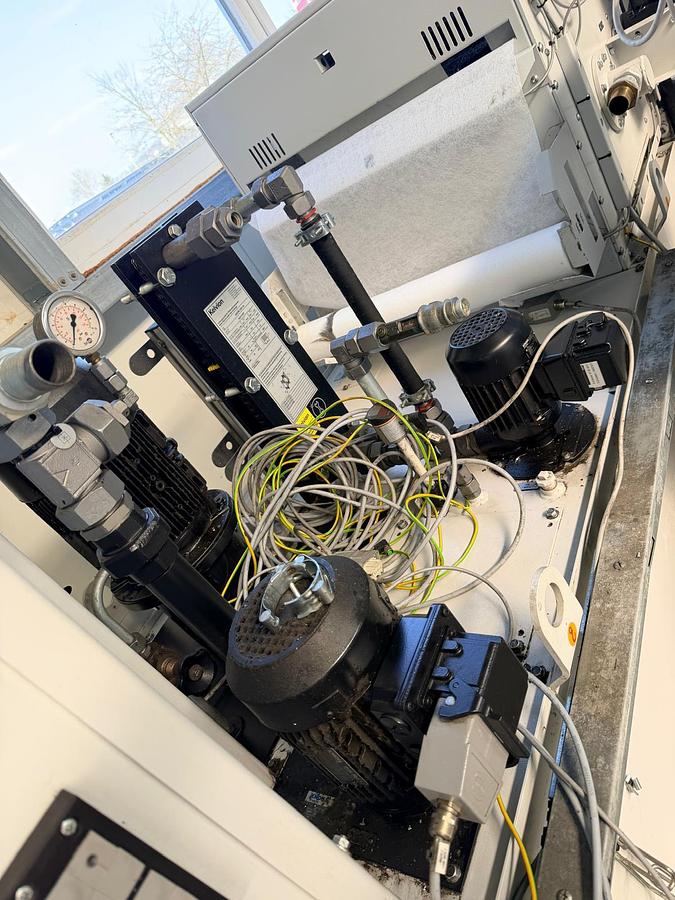

Anslutning

Spänning: 3 × 400 V, 50 Hz, TN-S/TN-C

Total anslutningseffekt: ca 64 kVA

Luftförbrukning: 0,5 Nm³/min (6 bar)

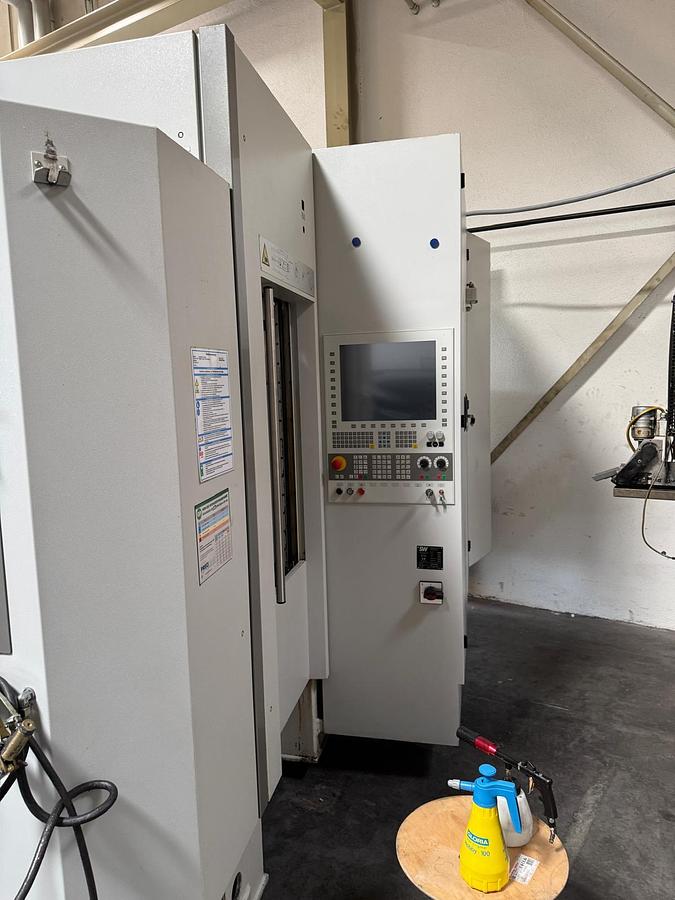

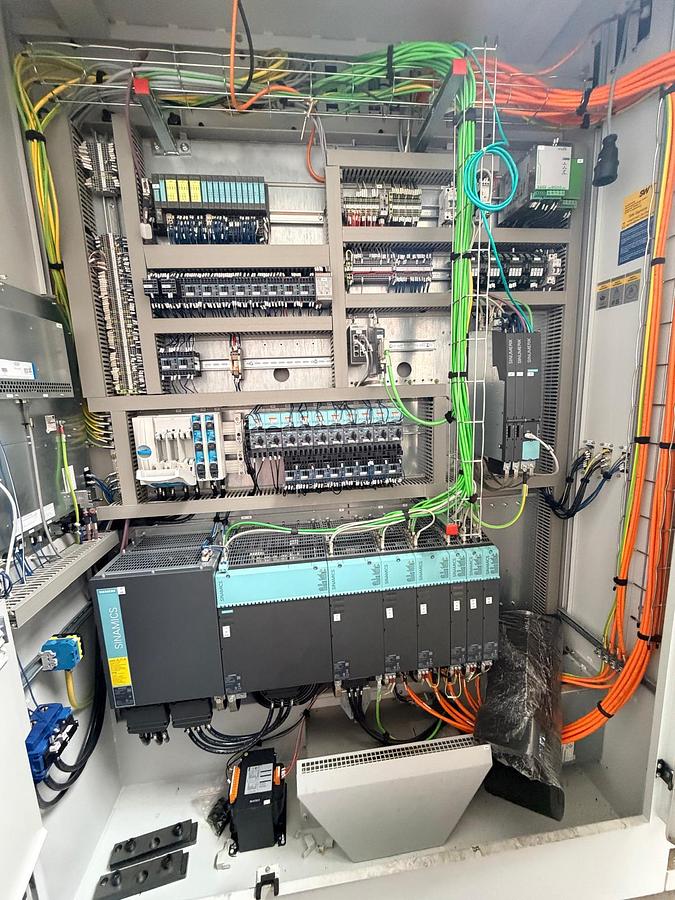

Styrsystem

Siemens SINUMERIK 840D
