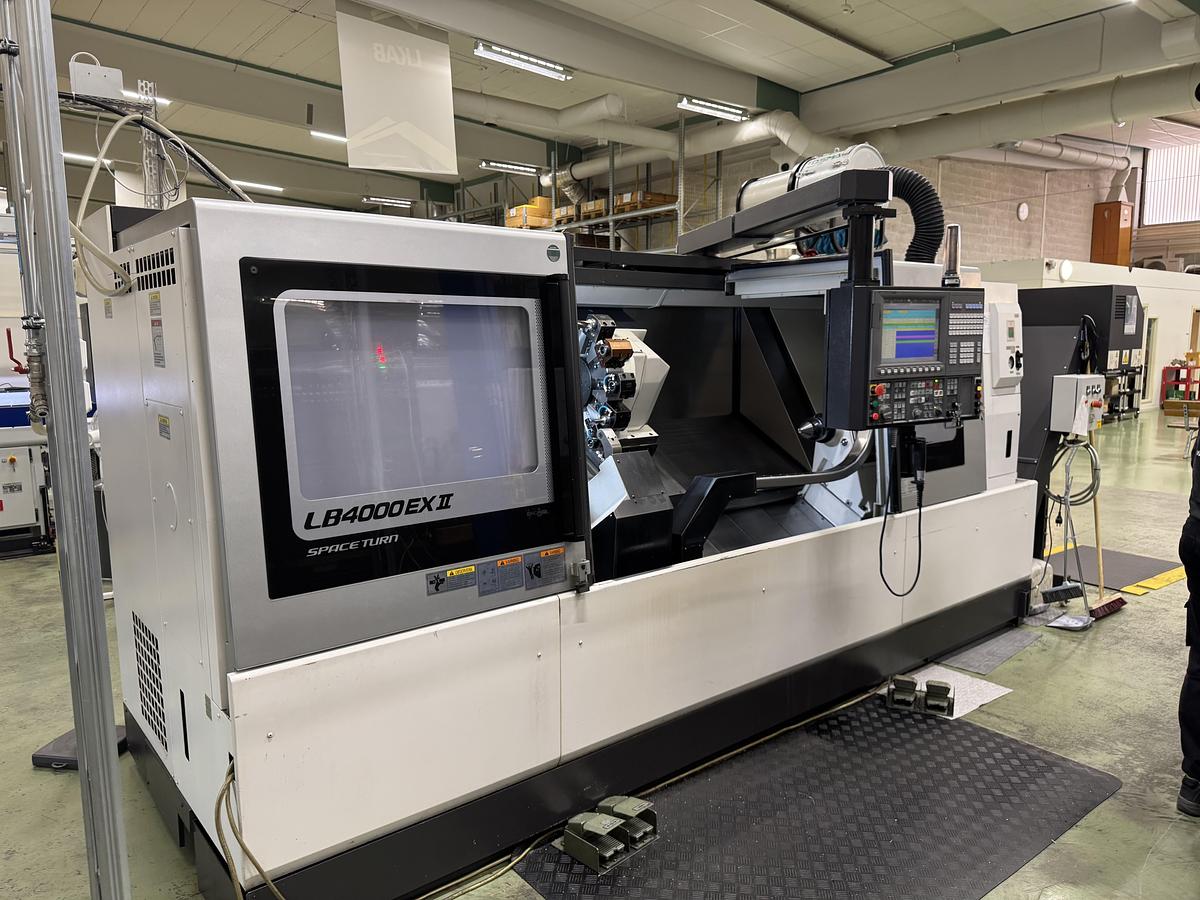

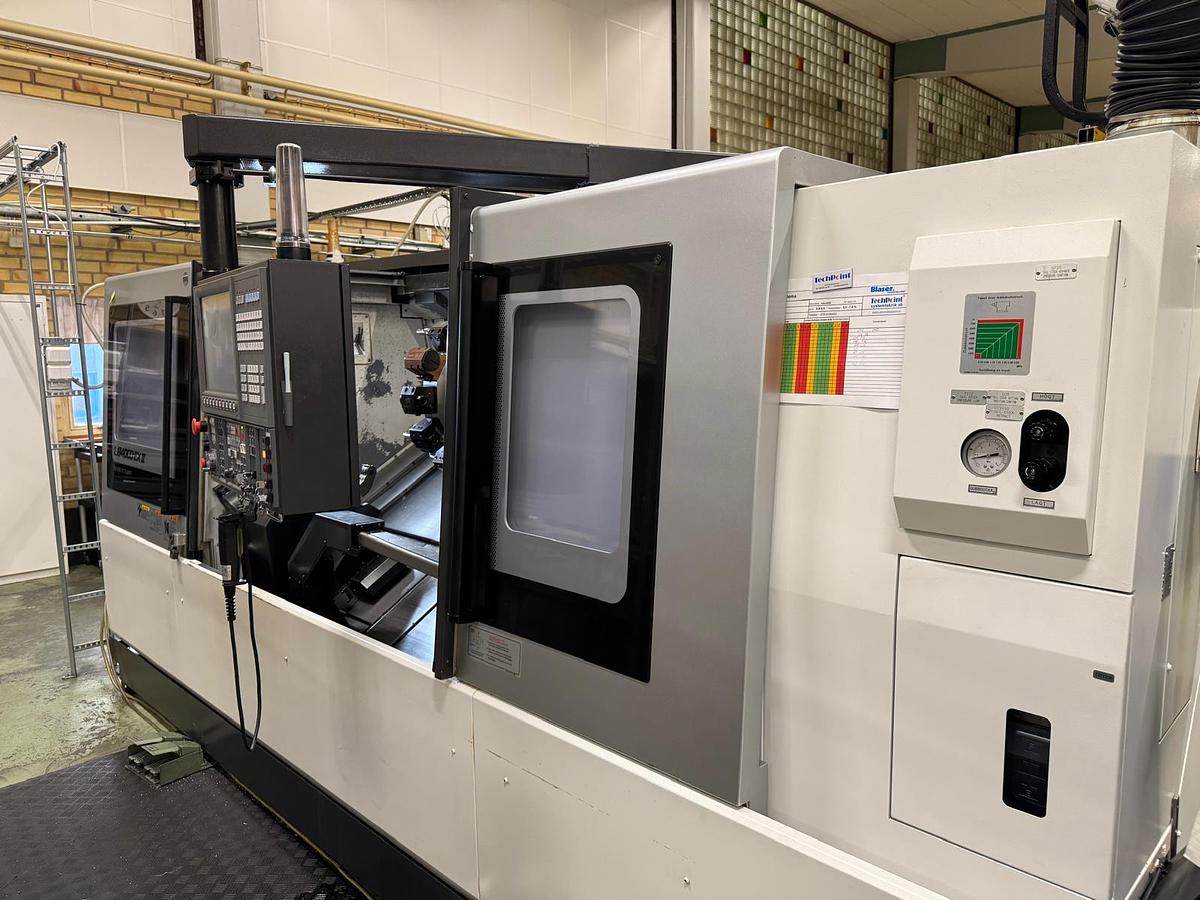

2018 Okuma LB 4000 EX II

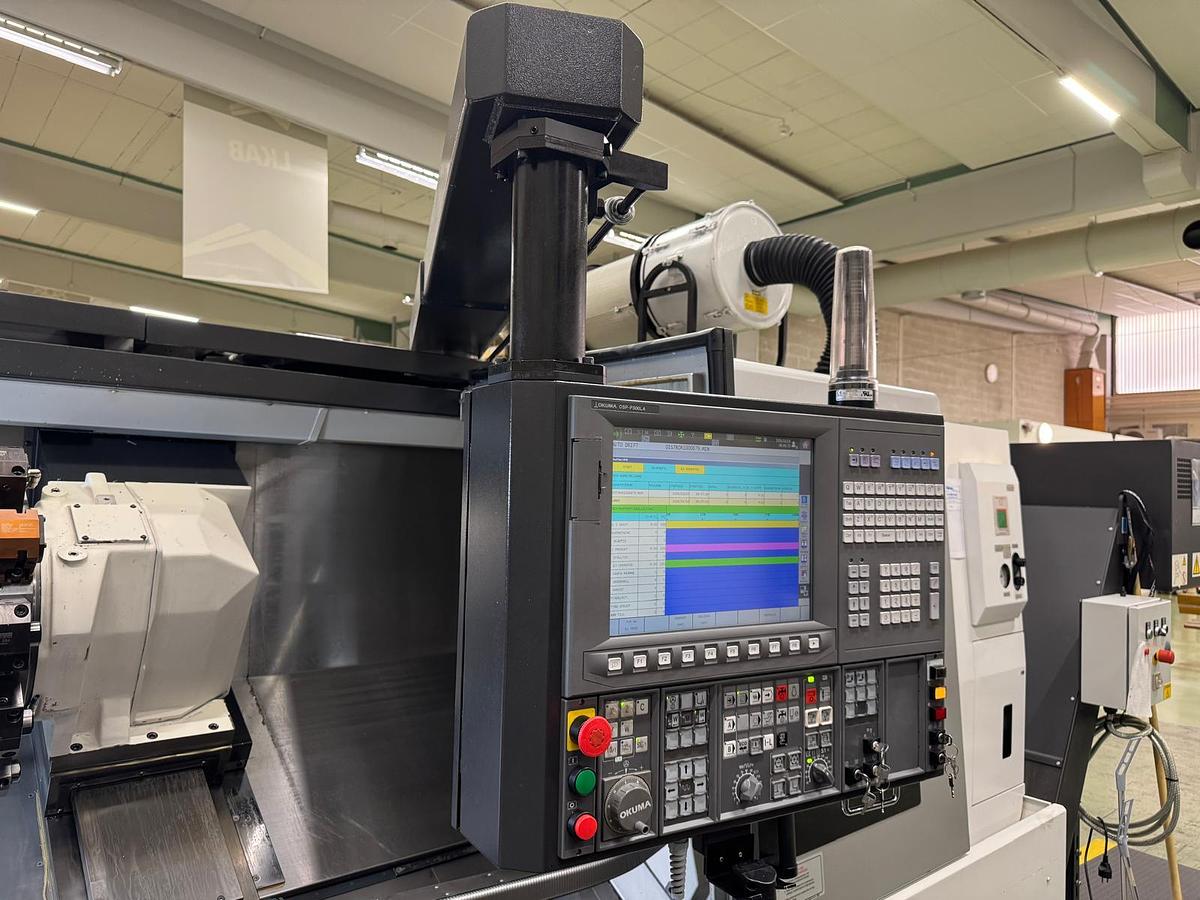

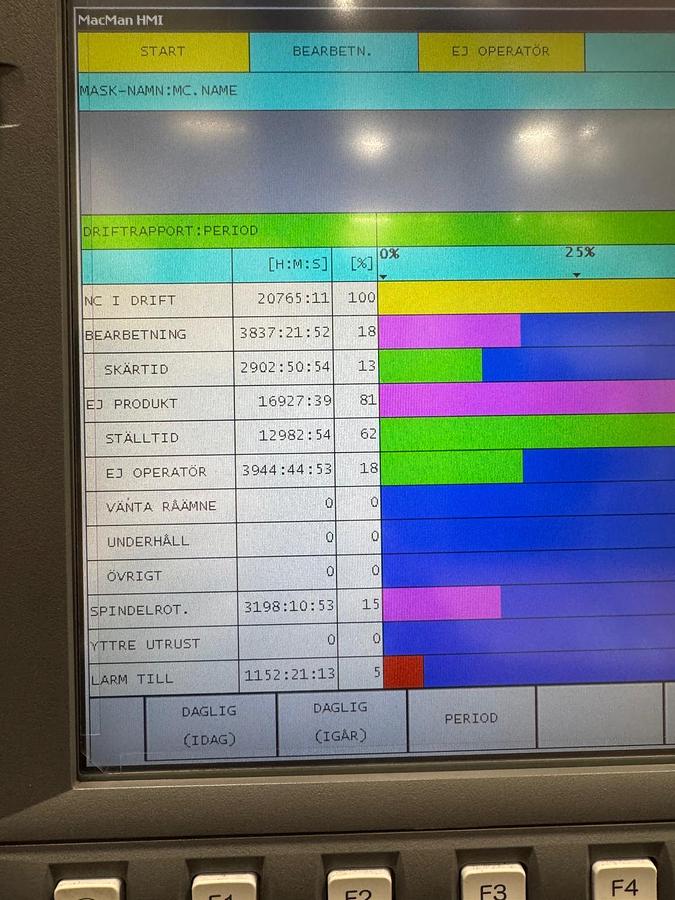

Styrsystem Okuma OSP P300L (OSP Suite, 15")

MASKIN Antal axlar: 2

Max sving över bädd: Ø670 mm

Max sving över tvärslid: Ø480 mm

Max svarvlängd: 1500 mm

Max svarvdiameter: Ø480 mm

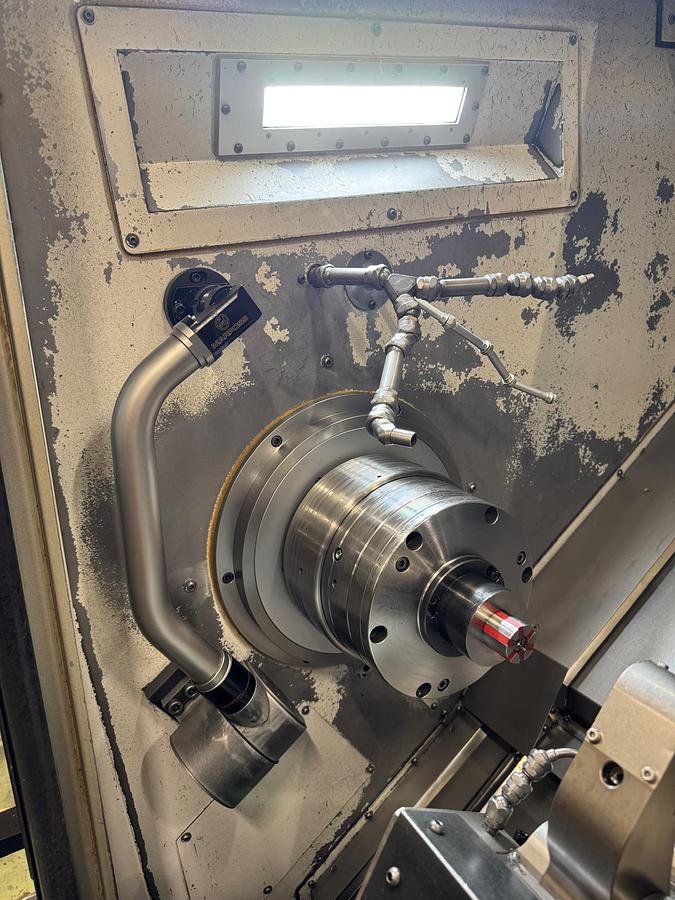

SPINDEL Spindeldiameter främre lager: Ø140 mm Spindelgenomgång: Ø91 mm

Spindelnos: JIS A2-8

Varvtalsområde: 42–4200 rpm

Spindellager främre: Rullager, axiella vinkelkontaktkullager Vridmoment: 700 Nm

Material i spindel: CrMo

X-AXEL Rörelse: 300 mm Snabbmatning: 25 m/min

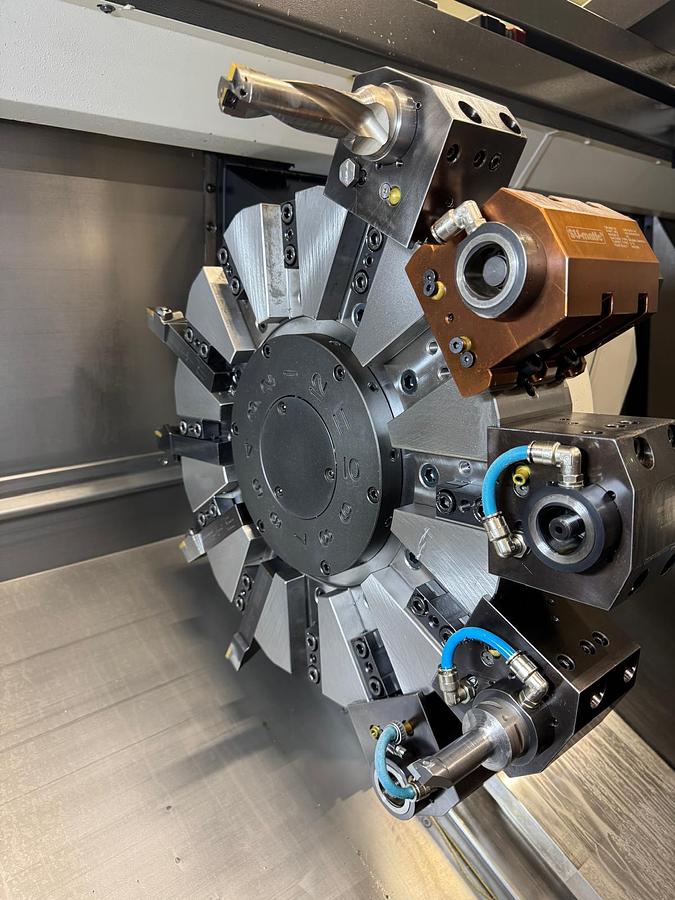

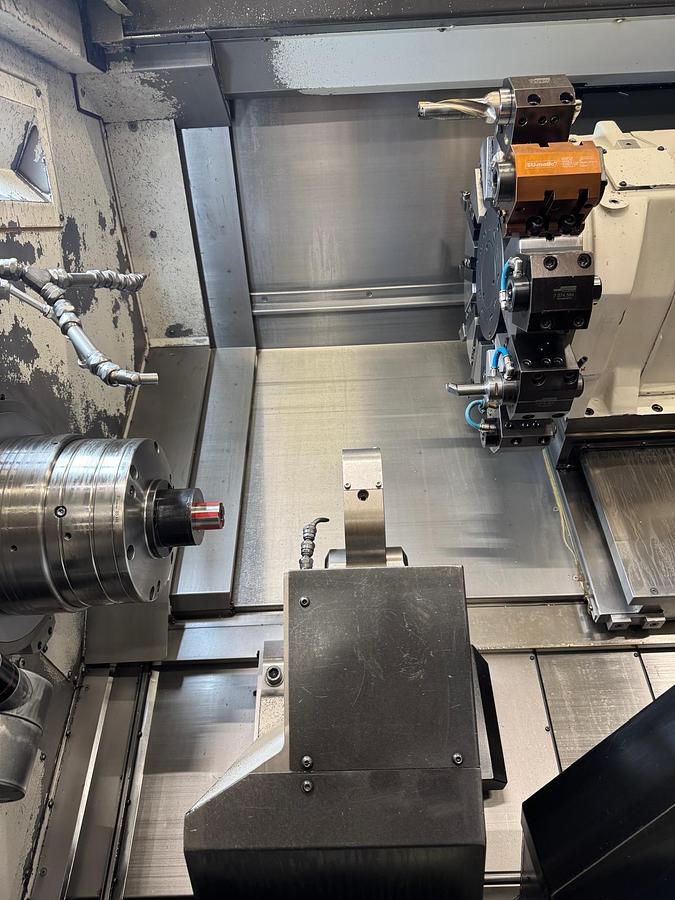

Z-AXEL Rörelse: 1590 mm Snabbmatning: 30 m/min REVOLVER Typ: V12,

NC-revolver Antal verktyg: 12 Indexering: 0,24 s/station Infästning: MQ DUBBDOCKA Dubbrörets diameter: Ø100 mm Slaglängd: 1530 mm

Infästning: MK nr 5 MOTORER Spindelmotor: PREX 30/22 kW (30 min/kont.)

X-axel: BL 3,5 kW

Z-axel: BL 4,6 kW

MASKINMÅTT Höjd: ca 2200 mm Golvyta: ca 4200 × 2400 mm Vikt: ca 8500 kg (standardmaskin)

STANDARDUTRUSTNING - MQ-revolver 12 stationer (exkl. verktygshållare)

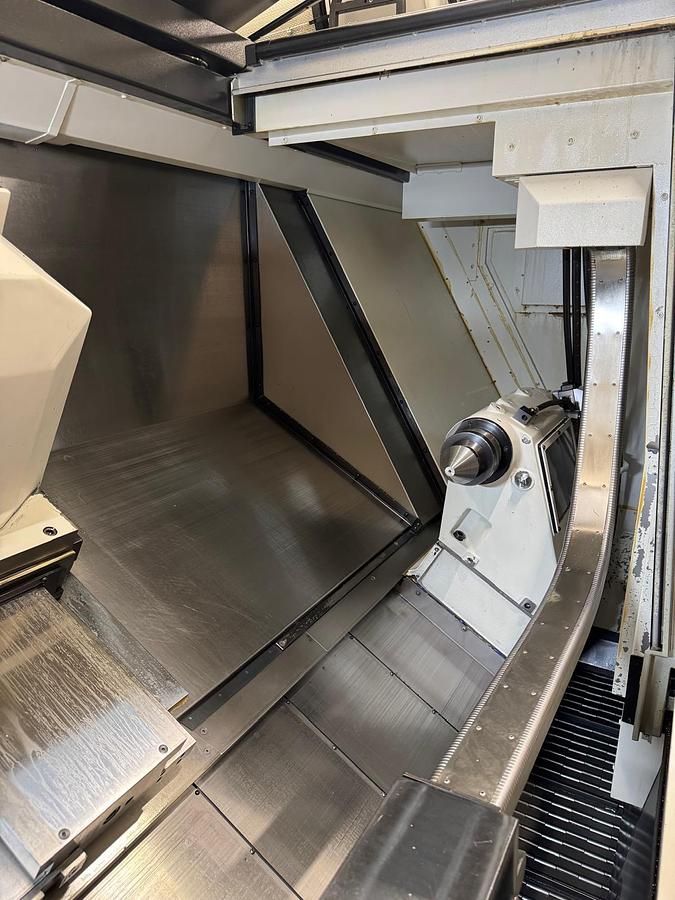

NC-styrd dubbdocka MK nr 5, dubb MK nr 4

Kylvätskesystem med högtryckspump

Arbetsbelysning

Helt inkapslat spån- och stänkskydd

Öppna/stänga chuck via M-kod och pedal ("double type") Manuell Touch Setter

Centralsmörjning (övervakning typ B-1)

Handverktyg

Byggd enligt IEC-standard inkl. CE-märkning och EMC - Dialogprogrammering One

Touch IGF-ME kit TILLVAL SOM INGÅR

Spindelorientering

Skärkraftsövervakning "Load monitor" för samtliga axlar och spindlar

Automatisk dörr C1500, vänster + höger

Dusch/renspolning typ B (M-kod)

Renblåsning chuck och dubbdocka (pinol)

Hydraulisk pinolrörelse 60 mm, pinol "built in" MK nr 4 - Förberedd utsug (stos) - Absoscale för X- och Z-axel

Turcuite för X- och Z-axel inkl. "0.1 micron control"

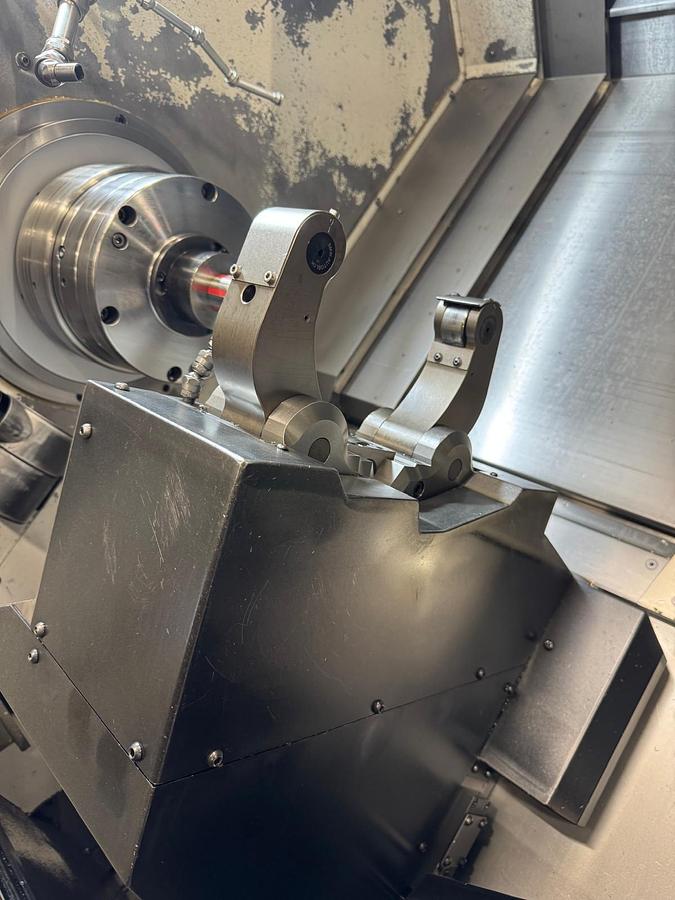

Stödlager SMW-Autoblok SLU-X 3.1 Ø20–165 mm med automatisk förflyttning (tow-along)

Grundfos pump 12 bar CR1-9

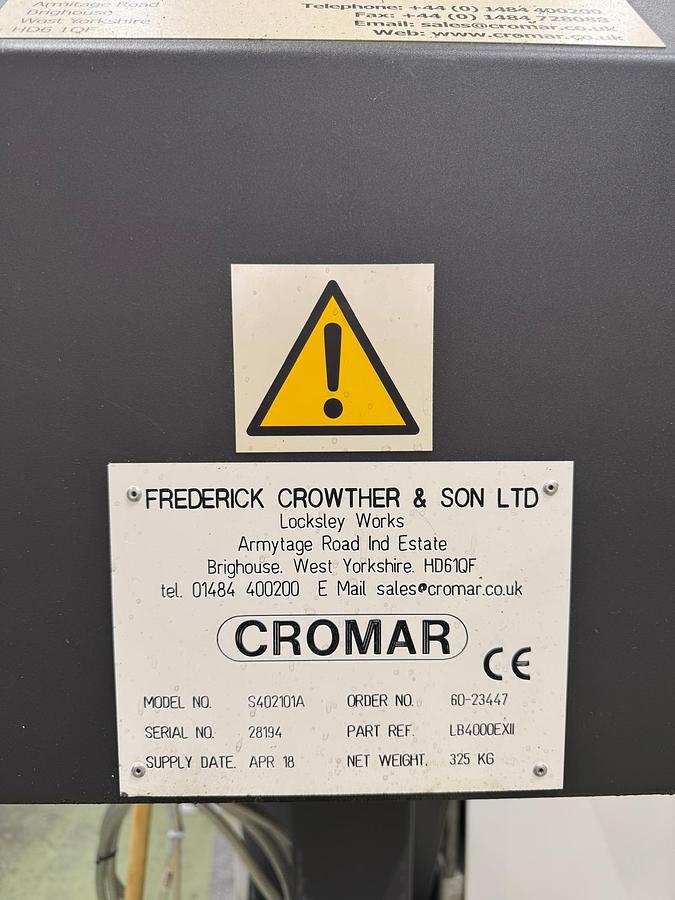

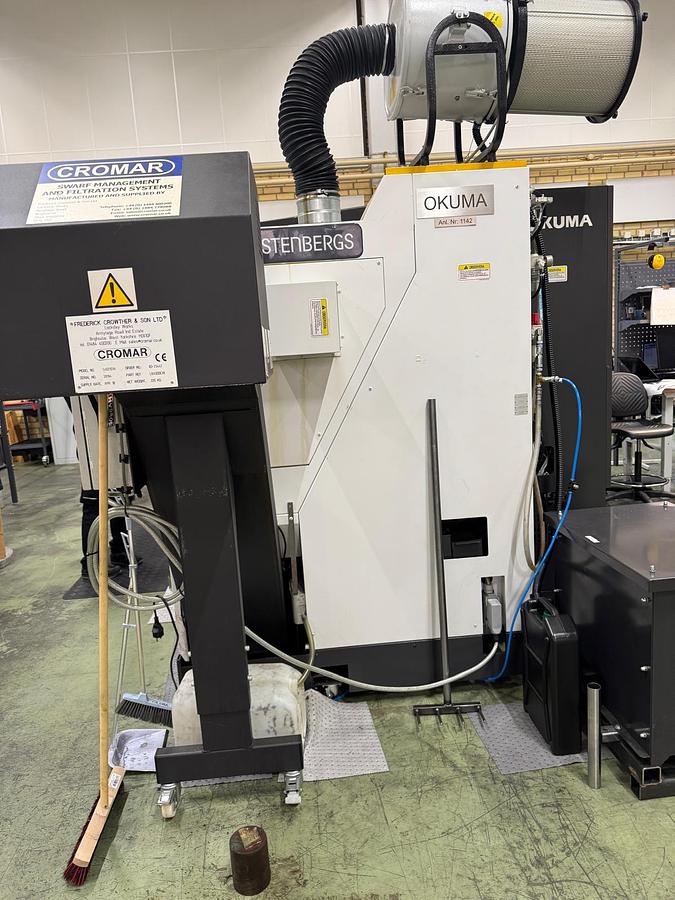

Cromar spåntransportör (lamell), spånavgång till höger
